レフィルのサイズを測ってみた
定規とノギスで、今回使ったレフィルを測ってみた。
ただし、かなりいいかげんです。
特にペン先太さが2.30か2.35かは、0.05mmが測れるノギスでもよくわからんかった。最終的にはゼブラのハンドフィットRの先金に挿してみて、引っかかれば2.35、引っかからなければ2.30としてます。なので同じ2.35でもサイズが微妙に違ってるはず。
やっぱり、箇所によって、求められる正確さに差があるみたい。バネ留めのクリンプの位置なんて3mmやそこらズレてもなんとかなるが、ペン先の太さが0.05mm太くなると、ペンに入らなかったりする。
パイプの太さが3.1mmなら使えるが、3.0では使えない、だとかも。ここには書いて無いが、パイロットの加圧ボールペン、ダウンフォースなんてそうです。3.1mmのパイプなら入るけれど、3.0mmだとスカスカになっちゃいます。
メーカ | レフィル名 | 種類 | 全長(mm) | パイプ長さ(mm) | パイプ外径(mm) | ペン先太さ(mm) | クリンプ位置(mm) | 備考 |
---|---|---|---|---|---|---|---|---|

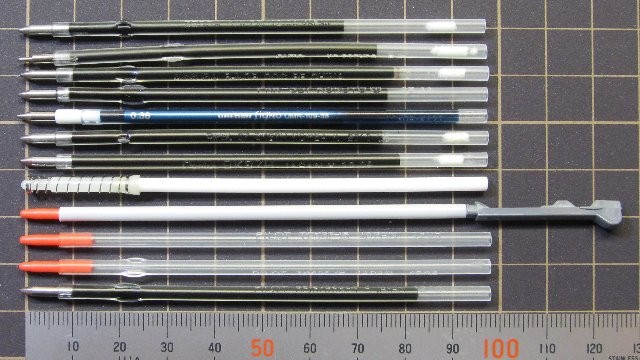

パイロットBSRF,BKRF互換 | ||||||||
ZEBRA | K-0.7 | 油性ボールペン | 98 | 90.5 | 3.0 | 2.30 | 13.5 | ペン先が細い |
OHTO | No.997NPS | 油性ボールペン | 98.5 | 90.5 | 3.05〜3.10の間? | 2.35 | 22.5 | クリンプ位置がペン先から遠い |
サクラクレパス | R-NOB | 油性ボールペン | 98 | 90 | 3.0 | 2.35 | 12.5 | - |
コクヨ | PRR-SJ7 | 油性ボールペン | 98.5 | 90 | 2.95 | 2.35 | 13 | - |
三菱 | UMR-109-38 | ゲルボールペン | 98.5 | 90 | 3.1 | 2.35 | 無し | スタイルフィットの芯。太さがBSRFと近い。 |
ぺんてる | BKS7H | 油性ボールペン | 98 | 90 | 3.0 | 2.35 | 13 | クリンプあり |
ぺんてる | BKS7H | 油性ボールペン | 98 | 90 | 3.0 | 2.35 | 無し | クリンプなし |
タカラトミー | 不明 | タッチペン | 97 | 91 | 3.0 | 2.30 | 16 | タカラトミーのタッチペンノック。ゼブラのハンドフィットRに入る。 |
PILOT | LHKRF-15T | タッチペン | 93 | 84.5 | 3.1 | 2.30 | なし | ハイテックCコレト用 |
PILOT | TCKRF-15 | タッチペン | 98.5 | 90 | 3.1 | 2.30〜2.35の間? | 無し | - |
PILOT | BKRF-6F | 油性ボールペン | 98.5 | 90 | 3.1 | 2.35 | 無し | - |
PILOT | TCSRF-15 | タッチペン | 98.5 | 90 | 3.1 | 2.30〜2.35の間? | 13.5 | - |
PILOT(?) | 不明 | タッチペン | 98.5 | 90 | 3.1 | 2.35 | 12.5 | モリゲームズのスマートタッチペン |
三菱 | S-7L | 油性ボールペン | 98.5 | 90 | 3.05 | 2.35 | 13 | - |
PILOT | BSRF-6F | 油性ボールペン | 98.5 | 90 | 3.1 | 2.35 | 11.5 | スーパーグリップノック |

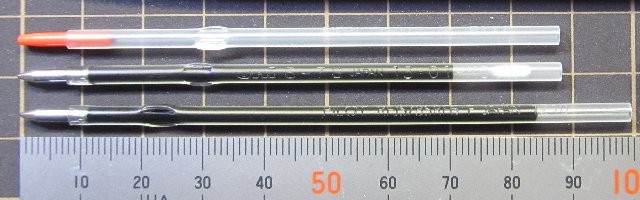

パイロットBTRF互換 | ||||||||
三菱 | S-7S | 油性ボールペン | 88 | 79.5 | 3.1 | 2.35 | 19 | - |
PILOT | TCTRF-15 | タッチペン | 87.5 | 79 | 3.1 | 2.3 | 20.5 | - |

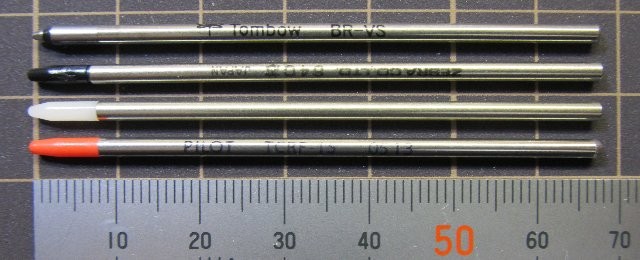

パイロットBRF,ゼブラ4C互換 | ||||||||
トンボ | BR-VS | 油性ボールペン | 66.5 | - | 2.35 | - | 無し | - |
PILOT | TCRF-15 | タッチペン | 67 | - | 2.35 | - | 無し | - |
ZEBRA | S4C | タッチペン | 67 | - | 2.4 | - | 無し | パイロット、トンボより太い? |
ステッドラー | 92RE-ST | タッチペン | 67 | - | 2.4 | - | 無し | ゼブラよりもさらに太い? |
- 全長……定規で目測。だいたい1mm単位。
- パイプ長さ……定規で目測。だいたい1mm単位。
- パイプ外径……ノギス測定。0.5mm単位。
- ペン先太さ……ノギス測定。0.5mm単位。
- クリンプ位置……定規で目測。1mm単位。パイプのペン先側端からクリンプの端までの長さ。ボールペンのインクが出てくる先端からの長さではない。
- ZEBRA K-0.7
- OHTO No.997NPS
- サクラクレパス R-NOB
- コクヨ PRR-SJ7
- 三菱 UMR-109-38
- ぺんてる BKS7H
- ぺんてる BKS7H
- タカラトミー 不明
- PILOT LHKRF-15T
- PILOT TCKRF-15
- PILOT TCSRF-15
- PILOT BSRF-6F
- PILOT BSRF-6F
- 三菱 S-7L
- PILOT TCTRF-15
- 三菱 S-7S
- PILOT BSRF-6F
- トンボ BR-VS
- ZEBRA S4C
- ステッドラー 92RE-ST
- PILOT TCRF-15
